深圳市法士威精密零件有限公司
Set up high level service brand
文章出處：螺絲百科 網(wǎng)責(zé)任編輯： 法士威 閱讀量： 發(fā)表時(shí)間：2026-07-20
你有沒(méi)有注意到，同樣是螺栓，有的銀白光亮，有的烏黑深沉，有的呈暗灰色？這些顏色并非簡(jiǎn)單的審美選擇，而是其內(nèi)在表面處理工藝的直接體現(xiàn)。
絕大多數(shù)商業(yè)緊固件由碳鋼或合金鋼制成，本身并不耐腐蝕。表面處理就是給螺栓穿上一層“外衣”——這層“外衣”決定了螺栓的防腐性能、使用壽命，甚至影響它的機(jī)械特性。選對(duì)了，螺栓十年不銹；選錯(cuò)了，再高強(qiáng)度的螺栓也扛不住銹蝕。
目前市面上最常見(jiàn)的表面處理工藝主要有五種：電鍍鋅、熱浸鍍鋅、發(fā)黑、磷化、達(dá)克羅。下面我們來(lái)逐一拆解。
它是什么？
電鍍鋅是利用電解原理，在螺栓表面沉積一層純鋅。鍍層厚度通常在8-25μm之間，后續(xù)一般會(huì)進(jìn)行鈍化處理（藍(lán)白色、彩色或黑色），以增強(qiáng)防護(hù)。
性能如何？
防腐性能中等。一般電鍍鋅的中性鹽霧試驗(yàn)在72小時(shí)以內(nèi)。如果采用特殊封閉劑，可以提高到200小時(shí)以上，但成本是普通鍍鋅的5-8倍。
?? 兩個(gè)需要特別注意的問(wèn)題：
氫脆風(fēng)險(xiǎn)：電鍍過(guò)程中可能產(chǎn)生氫脆現(xiàn)象。對(duì)于10.9級(jí)及以上的高強(qiáng)度螺栓，一般不推薦采用電鍍鋅。雖然鍍后可以通過(guò)烘箱去氫，但可操作性差、成本高，現(xiàn)實(shí)中很多生產(chǎn)廠并不會(huì)主動(dòng)去做。
扭矩一致性差：電鍍鋅緊固件的扭矩-預(yù)緊力一致性較差，一般不建議用于重要部位的連接。
什么時(shí)候用？
室內(nèi)常溫環(huán)境、追求性價(jià)比的普通設(shè)備——家具組裝、普通五金、電子設(shè)備外殼、車間常規(guī)運(yùn)維物料。它是商業(yè)緊固件最常用的鍍層，便宜、外觀好看。
它是什么？
熱浸鍍鋅（也叫熱鍍鋅）是將緊固件浸入450-500℃的熔融鋅液中，形成一層鋅-鐵合金層與純鋅層。鍍層厚度通常在30-60μm，遠(yuǎn)高于電鍍鋅。
性能如何？
防腐性能良好。鹽霧試驗(yàn)可達(dá)500-1000小時(shí)。鋅層作為犧牲陽(yáng)極，能有效保護(hù)鋼鐵基體。在一般大氣中，鋅層表面還會(huì)形成一層致密的氧化鋅層，進(jìn)一步阻止腐蝕。
?? 注意事項(xiàng)：
鍍層過(guò)厚可能導(dǎo)致螺紋干涉，因此熱浸鍍鋅螺栓需搭配同工藝的螺母使用。
表面略顯粗糙，尺寸精度略低。
不推薦用于M8以下的小規(guī)格緊固件。
加工過(guò)程中有污染，會(huì)產(chǎn)生鋅廢料和鋅蒸汽。
什么時(shí)候用？
內(nèi)陸戶外大型結(jié)構(gòu)——電力鐵塔、橋梁、鋼結(jié)構(gòu)、市政基礎(chǔ)設(shè)施。凡是長(zhǎng)期暴露在戶外、對(duì)防腐要求高的場(chǎng)景，熱浸鍍鋅都是主流選擇。
它是什么？
發(fā)黑是通過(guò)化學(xué)或高溫方法，使鋼鐵表面與堿性溶液或熱空氣反應(yīng)，生成一層四氧化三鐵（Fe?O?）薄膜。膜層厚度極薄，通常只有0.6-1.5μm。
性能如何？
防腐性能最差。無(wú)油狀態(tài)下，中性鹽霧試驗(yàn)只有1-2小時(shí)；配合防銹油可以延長(zhǎng)到12-120小時(shí)。發(fā)黑幾乎無(wú)防銹能力，油膜一旦耗盡，很快就會(huì)生銹。
優(yōu)勢(shì)在哪里？
雖然防銹不行，但發(fā)黑有兩個(gè)獨(dú)特優(yōu)勢(shì)：
成本最低
耐高溫：適用于中高溫環(huán)境（如發(fā)動(dòng)機(jī)、變速器等）
表面啞光不反光，摩擦力適中
什么時(shí)候用？
對(duì)防腐要求不高的場(chǎng)景——普通工具、機(jī)械設(shè)備內(nèi)部結(jié)構(gòu)件、機(jī)床、模具、傳動(dòng)部件。特別適合清潔度要求高、密封環(huán)境中的緊固件，如發(fā)動(dòng)機(jī)、變速器內(nèi)部。
它是什么？
磷化是通過(guò)化學(xué)與電化學(xué)反應(yīng)，在緊固件表面形成一層磷酸鹽化學(xué)轉(zhuǎn)化膜。常見(jiàn)的有鋅系磷化（潤(rùn)滑性好）和錳系磷化（抗腐蝕性、耐磨性更強(qiáng)）。
性能如何？
防腐性能一般。磷化后必須涂油，耐腐蝕性能與所涂的油有很大關(guān)系。涂普通防銹油，鹽霧試驗(yàn)約10-20小時(shí)；涂高檔防銹油可達(dá)72-96小時(shí)。
最大的優(yōu)勢(shì)：無(wú)氫脆風(fēng)險(xiǎn)
高強(qiáng)度螺栓采用磷化，可以完全避免氫脆問(wèn)題。因此在工業(yè)領(lǐng)域，10.9級(jí)以上的螺栓通常優(yōu)先選擇磷化處理。此外，磷化后的緊固件扭矩-預(yù)緊力一致性很好，裝配時(shí)能保證達(dá)到設(shè)計(jì)預(yù)期的緊固要求。
什么時(shí)候用？
重要零部件的連接——發(fā)動(dòng)機(jī)連桿螺栓、缸蓋螺栓、主軸承螺栓、飛輪螺栓、車輪螺栓等。簡(jiǎn)單說(shuō)：高強(qiáng)度、關(guān)鍵部位，又怕氫脆，就選磷化。
它是什么？
達(dá)克羅（DACROMET），中文名鋅鉻涂層，是一種以鋅粉、鋁粉、鉻酸及去離子水為主要成分的新型防腐涂料。工藝流程包括：脫脂噴砂→涂覆達(dá)克羅溶液→在300-320℃下燒結(jié)固化。
性能有多強(qiáng)？
防腐性能頂尖。鹽霧試驗(yàn)可達(dá)1000-2000小時(shí)以上。有研究顯示，達(dá)克羅的耐腐蝕性能是傳統(tǒng)鍍鋅的20倍以上。此外，達(dá)克羅還有三大優(yōu)勢(shì)：
無(wú)氫脆：對(duì)高強(qiáng)度螺栓極其友好
高耐熱性：可耐受高溫環(huán)境
良好的滲透性：能覆蓋復(fù)雜工件內(nèi)外表面
?? 達(dá)克羅的短板：
涂層表面硬度不高，耐磨性相對(duì)較差
顏色單一（銀灰色），限制了外觀定制需求
導(dǎo)電性能不佳，不適合導(dǎo)電連接的零件
傳統(tǒng)達(dá)克羅含六價(jià)鉻，對(duì)環(huán)境有污染，環(huán)保型無(wú)鉻達(dá)克羅已成為趨勢(shì)
什么時(shí)候用？
高腐蝕、長(zhǎng)壽命的嚴(yán)苛環(huán)境——光伏設(shè)備、沿海設(shè)施、化工設(shè)備、風(fēng)電裝備、橋梁、海洋工程。也是高強(qiáng)度緊固件表面處理的首選方案之一。

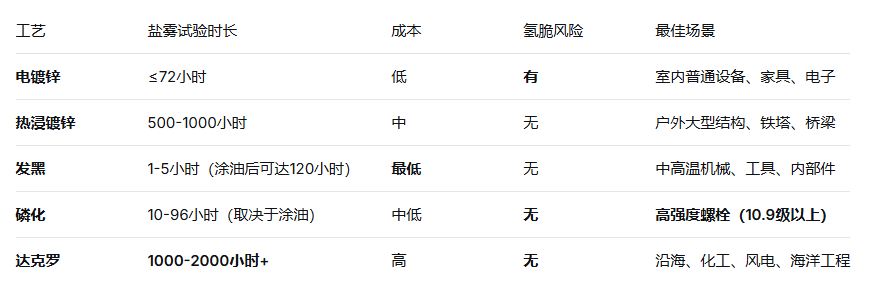

誤區(qū)一：發(fā)黑的螺栓也能防銹
發(fā)黑膜本身幾乎無(wú)防銹能力，全靠表面的防銹油撐著。油膜一干，銹就來(lái)了。別把發(fā)黑當(dāng)防銹處理用。
誤區(qū)二：所有“鍍鋅”都一樣
電鍍鋅和熱浸鍍鋅，名字像但天差地別——厚度差幾倍，防腐性能差十幾倍。室內(nèi)用電鍍鋅，戶外用熱浸鍍鋅，不能混用。
誤區(qū)三：表面處理只看防腐
防腐固然重要，但氫脆風(fēng)險(xiǎn)同樣致命。10.9級(jí)以上的高強(qiáng)度螺栓，優(yōu)先選磷化或達(dá)克羅，避開(kāi)電鍍鋅。選型要看“防腐+強(qiáng)度+環(huán)境”三個(gè)維度。
螺栓的表面處理，不是一道可有可無(wú)的工序，而是一道量身定制的防護(hù)方案。室內(nèi)設(shè)備用電鍍鋅，便宜夠用；戶外鐵塔用熱浸鍍鋅，厚實(shí)抗造；高強(qiáng)度螺栓用磷化或達(dá)克羅，安全可靠；高腐蝕環(huán)境直接上達(dá)克羅，一勞永逸。
下次拿到一顆螺栓，不妨看看它的顏色——銀白、烏黑還是暗灰——那層“外衣”背后，藏著工程師對(duì)使用環(huán)境的深度考量。
螺栓的緊固，經(jīng)歷了幾個(gè)階段，最原始的是外六角方式，使用扳手緊固和松動(dòng)。這樣做的缺陷是扳手轉(zhuǎn)動(dòng)半徑大，在一些狹小的地方，難...
2018-12-11
地址：深圳市寶安區(qū)49區(qū)新安街道海匯路華創(chuàng)達(dá)文化科技園產(chǎn)業(yè)園F棟4樓
Copyright ? 2019 深圳市法士威精密零件有限公司 版權(quán)所有
產(chǎn)品在線咨詢
法士威公眾號(hào)
阿里巴巴
淘寶
當(dāng)前位置：
返回
