【法士威生產】銷的分類與使用全指南

引言

銷它既可以作為定位零件，用以確定零件間的相互位置；也可以起聯接作用，傳遞橫向力或轉矩；還可以作為安全裝置中的過載切斷零件——當載荷過大時，銷首先失效，從而保護其他重要零件。

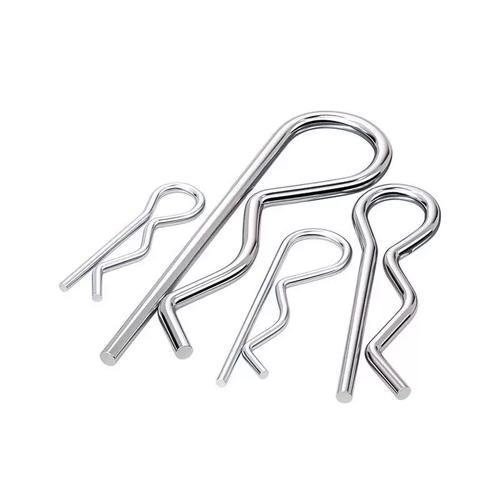

銷可分為圓柱銷、圓錐銷、內螺紋圓柱銷、內螺紋圓錐銷、開口銷、彈性圓柱銷和R型銷等七大類。接下來法士威將對這八類銷的特點與使用方法逐一進行介紹。

法士威GB/T91-2000不銹鋼開口銷

一、圓柱銷

特點：圓柱銷是應用最廣泛的定位銷，依靠微量過盈固定在鉸制孔中，用于固定零件、傳遞動力或作定位件。它對銷孔的尺寸、形狀和表面粗糙度要求較高，銷孔在裝配前須鉸削。圓柱銷的過盈配合結構簡單、對中性好、承載能力高。

使用方法：被連接件的兩孔應同時鉆鉸。裝配時在銷上涂潤滑油，用銅棒將銷輕輕打入孔中，應一次性壓入，不可反復敲擊。圓柱銷不宜經常裝拆，否則會降低定位精度和聯接可靠性。

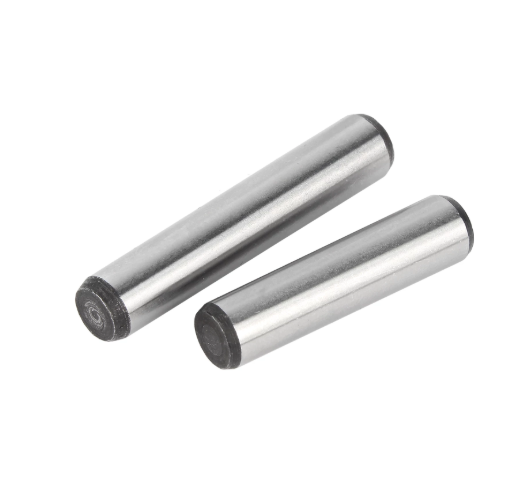

二、圓錐銷

特點：圓錐銷有錐度，自鎖性好，定位精度高于圓柱銷。圓錐銷安裝方便，且在同一銷孔中經過多次裝拆不會影響定位精度和聯接可靠性，因此應用較為廣泛。但受力不如圓柱銷均勻。

使用方法：被連接件的兩孔應同時鉸制，鉆孔時按圓錐銷小頭直徑選用鉆頭，用1:50錐度的鉸刀鉸孔，用軟錘敲入。敲入后銷的大頭應與被連接件表面平齊，或露出不超過倒棱值。

e7aa8981d4324ca00fb243d16bf1ae86

三、內螺紋圓柱銷

特點：內螺紋圓柱銷是一種帶有內螺紋結構的定位銷，內部設置均勻分布的內螺紋，可與螺釘配合實現拆卸功能。它主要適用于盲孔定位和聯接。

使用方法：安裝方法與普通圓柱銷相同——采用壓入法或軟金屬敲入，銷孔應鉸制，利用微量過盈固定。拆卸時，將配套螺釘或?qū)Ｓ霉ぞ咝脘N(xiāo)體內螺紋孔，利用螺紋反向配合產生的拉力將銷體拔出。有螺尾的圓錐銷可用螺母旋出。

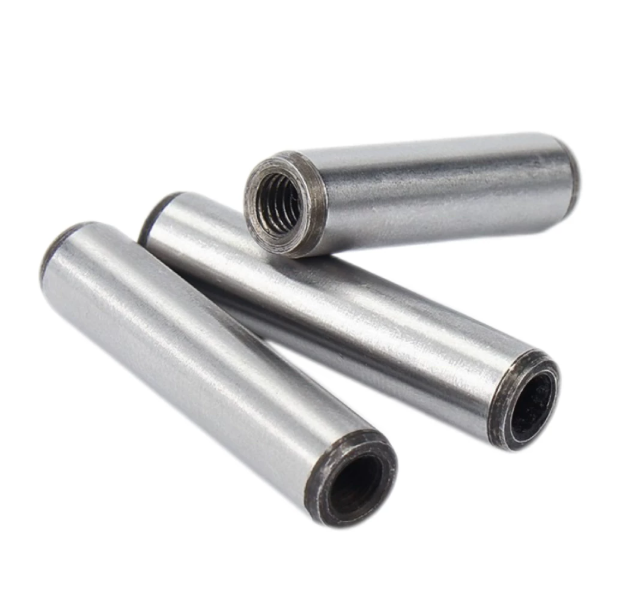

四、內螺紋圓錐銷

特點：內螺紋圓錐銷兼具圓錐銷的自鎖特性和內螺紋的方便拆卸功能。前端為精密1:50錐度，越擰越緊；內部為標準內螺紋，可直接旋入配套螺釘。定位精度高、能自鎖，多用于經常拆裝的場合。

使用方法：安裝時被連接件的兩孔應同時鉸制，用1:50錐度的鉸刀鉸孔，然后用軟錘敲入。拆卸時可用拔銷器拔出，或利用內螺紋旋入螺釘取出。

1982dbc136edab56e08924673c1ef660

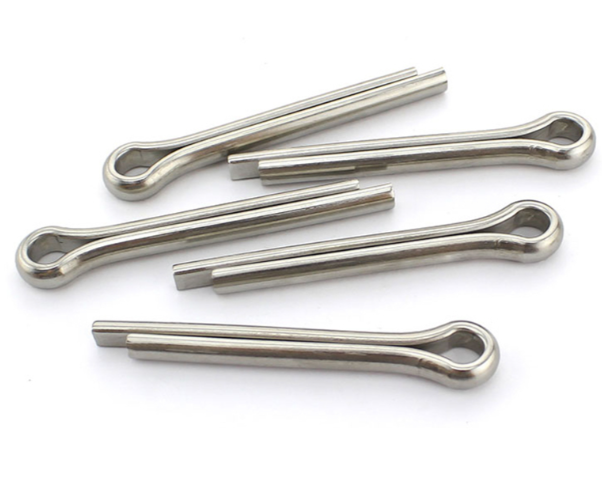

五、開口銷

特點：開口銷又稱彈簧銷或安全銷，是一種用于螺紋連接防松的金屬五金件。由優質鋼、不銹鋼等彈性材料制成，開口銷主要用于開槽螺母的防松，防止螺母與螺栓的相對轉動。

使用方法：螺母擰緊后，將開口銷插入螺母槽與螺栓尾部孔內。用手或鉗子插入，不能用榔頭打入。插入后將開口銷尾部扳開，原則上開口角度為60°~180°，確保自鎖以防松脫。

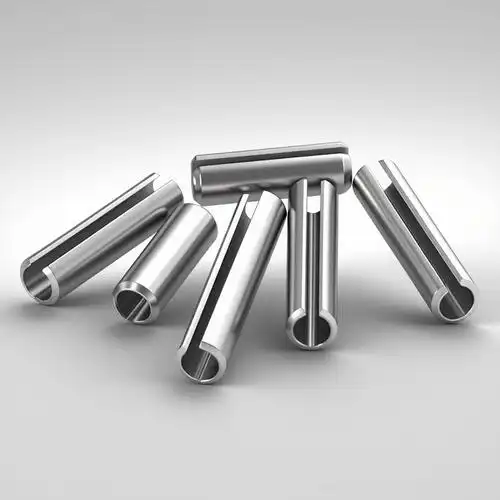

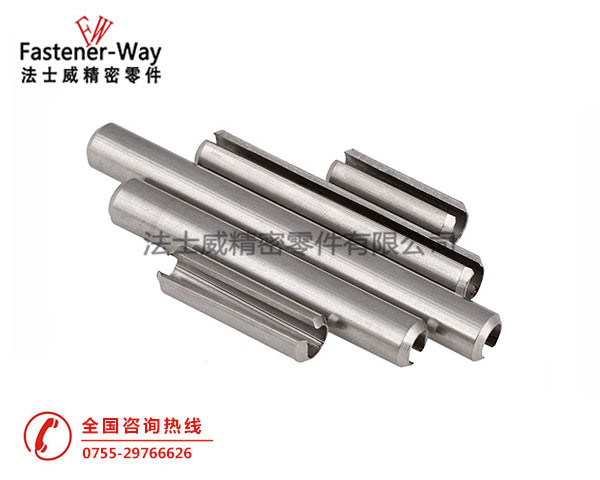

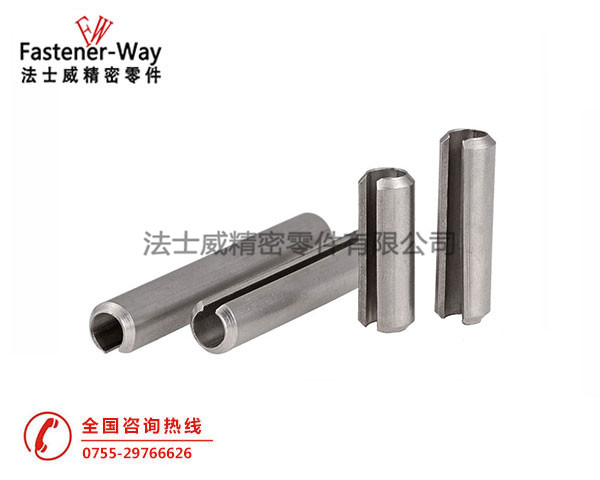

六、彈性圓柱銷

特點：彈性圓柱銷又稱彈簧銷，是一種無頭中空的柱形體，軸向開槽，兩端帶倒角。采用彈簧鋼制成，外徑比裝配孔徑稍大一點，依靠彈性變形均勻地?cái)D緊在銷孔中。對銷孔的精度和表面粗糙度要求較低，可以多次裝拆，但剛度較差。

使用方法：裝配比較簡單，將彈性銷放入孔中與孔壁壓緊，可用錘子直接敲入，或用壓力機配合銷驅動夾頭安裝。適用于有沖擊、振動的場合，不宜用于有高精度要求的定位。

09e1ecdd3ca97e90a7b01d1839102085
