深圳市法士威精密零件有限公司
Set up high level service brand
文章出處：螺絲百科 網(wǎng)責任編輯： 法士威精密零件 閱讀量： 發(fā)表時間：2026-05-06
在工業(yè)制造、建筑工程乃至日常家裝中，不銹鋼螺絲都是最基礎卻又至關重要的緊固件。然而，許多采購者往往陷入一個誤區(qū)：認為“不銹鋼”就等于“不生銹”，只要看著光亮如新就是好產品。事實遠非如此。材質牌號的混淆、生產工藝的缺陷、表面處理的偽裝，都可能導致您采購的螺絲在關鍵時刻“掉鏈子”。
那么，作為專業(yè)的采購者，究竟應該如何練就一雙“火眼金睛”，從源頭把關，挑選到真正可靠的不銹鋼螺絲呢？今天我們將從看、測、試、驗、查五個維度，為您提供一套完整的實戰(zhàn)檢驗方案。
檢驗的第一步，是從最直觀的感官開始。不要小看“看”這個動作，一個負責任的廠家，絕不會在細節(jié)上馬虎。
1. 包裝與標識的規(guī)范性
正規(guī)的供應商，其產品包裝應清晰標明：生產廠家、品牌、產地、規(guī)格（如 M4×12）、材質（如 304）、生產批號等。如果包裝簡陋，標識模糊或信息不全，這本身就是危險的信號。
2. 外觀的“三光”原則
優(yōu)質的不銹鋼螺絲，表面應呈現(xiàn)均勻的銀白色金屬光澤。采購者應檢查三點：
光潔度： 表面是否光滑，有無明顯的毛刺、裂紋、折疊或氧化皮。
光亮感： 好的不銹鋼經(jīng)過酸洗或拋光后，質感細膩。如果表面發(fā)暗、發(fā)黃或有銹斑，極有可能是劣質200系不銹鋼（如201）冒充304。
一致性： 同一批螺絲的顏色、光澤應基本一致。若深淺不一，說明材質或熱處理工藝不穩(wěn)定。
3. 頭部標識的清晰度
許多高端螺絲會在頭部沖壓品牌LOGO或強度等級（如A4-70）。這些標識應輪廓清晰、深淺適中。如果標識歪斜、模糊不清，預示著生產模具已磨損嚴重，產品精度堪憂。
二、測：尺寸與精度的“硬核指標”
外觀過關后，接下來要動用測量工具，檢驗其機械尺寸是否符合標準。
1. 通止規(guī)檢測螺紋
這是檢驗螺絲質量最核心的手段之一。使用螺紋通規(guī)（GO）和止規(guī)（NO GO）：
通規(guī)應能順利、順暢地旋入整顆螺絲的螺紋部分。
止規(guī)最多旋入不超過2-3圈。
如果通規(guī)無法旋入，說明螺紋過小，可能造成鎖死；如果止規(guī)旋入過多，說明螺紋過大，鎖緊力不足，容易滑牙。

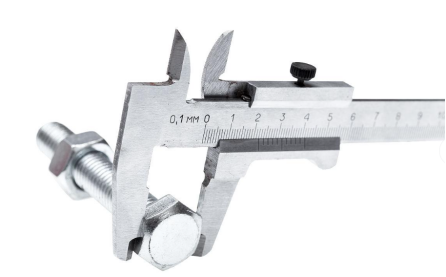

2. 卡尺測量關鍵尺寸
使用電子數(shù)顯卡尺，隨機抽取5-10顆螺絲，測量其：
外徑： 是否符合標準（例如 M4 螺絲的理論外徑應為 3.9-4.0mm）。
長度： 從頭部到末端的實際長度是否與標稱一致。
對邊尺寸： 頭部六角形或十字槽的對邊寬度，決定扳手是否能吻合。
3. 同軸度與垂直度
將螺絲放在水平臺面上，觀察頭部與桿部的中心線是否在一條直線上。彎曲的螺絲在自動鎖付設備中極易造成卡槍或損傷工件。
這是很多采購者容易忽略的一環(huán)，也是假冒“304”不銹鋼的重災區(qū)。許多不良商家用201、202等低鎳錳系不銹鋼冒充304、316。僅憑肉眼難以區(qū)分，必須借助工具或試劑。
1. 不銹鋼識別液（快速檢測法）
市場上有一種便攜式不銹鋼鑒別液，操作簡單：滴一滴在螺絲表面，通電或等待幾秒后觀察顏色變化。
304材質： 通常無反應或呈淡綠色/無色。
201材質： 會迅速變成深紅色或棕褐色。
注意：此法為破壞性測試，需在不起眼的位置或使用廢料進行。
3. 磁性初步判斷
理論上，304奧氏體不銹鋼經(jīng)過冷鐓成型后，會帶有一點點弱磁性，但這與201的強磁性有本質區(qū)別。用強磁鐵靠近螺絲頭部或桿部：
真正的304/316： 幾乎無吸力或僅有極其微弱的吸附感（接近無感）。
劣質201或碳鋼： 會明顯感到較強的吸附力。
需要注意的是，個別大廠生產的重拉深304零件也可能磁性稍強，此法只能作為輔助參考。
4. 火花鑒別法（經(jīng)驗之談）
在有經(jīng)驗的操作者手上，將螺絲在砂輪上打磨，觀察火花：
304不銹鋼產生的火花流線少，呈暗紅色。
201不銹鋼火花稍多，尾部有分叉。碳鋼火花明亮，分叉多而密。
螺絲的核心價值在于“緊固”，必須具備足夠的強度和抗腐蝕能力。這需要更專業(yè)的測試。

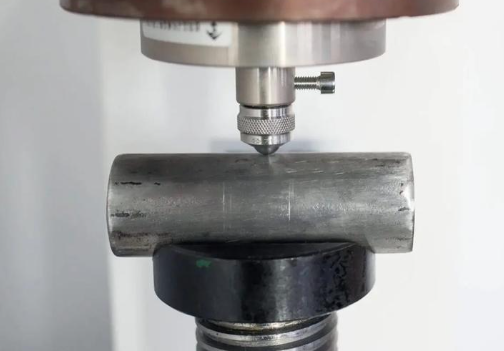

1. 硬度測試
使用便攜式里氏硬度計或維氏硬度計，檢測螺絲的心部硬度。對于奧氏體不銹鋼（如304），硬度通常在HV 200-300之間。如果過高（脆性大易斷裂）或過低（易變形），都是不合格的。

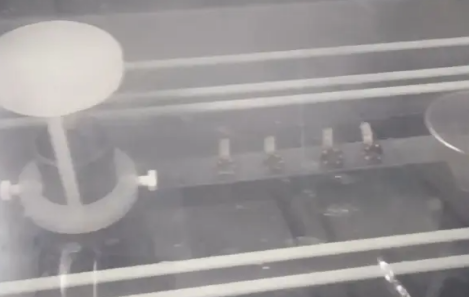

2. 鹽霧測試（抗腐蝕性）
采購合同中應明確要求供應商提供第三方鹽霧測試報告。若無條件，可自行做簡易鹽霧測試：將螺絲置于5%氯化鈉鹽霧環(huán)境中，觀察多長時間出現(xiàn)銹蝕。
普通304不銹鋼：中性鹽霧測試通?？蛇_48-72小時無紅銹。
316不銹鋼：可達數(shù)百小時。
劣質201：可能在24小時內就會出現(xiàn)銹斑。
2. 扭力與拉力測試（破壞性抽樣）
從每批貨中抽取1-3顆螺絲，使用專業(yè)扭力扳手和拉力機：
測試其最大破壞扭矩（擰斷時的力矩）是否達到標準（如ISO 3506）。
測試其保證載荷，看螺紋是否在受力下發(fā)生脫落或斷裂。
這是檢驗螺絲是否“外強中干”最直接的方法。
最后，也是最容易被忽略的環(huán)節(jié)——文檔核查。
1. 材質證明書（MTC）
要求供應商提供工廠出具的材質證明書，上面應清晰列出化學成分（C、Si、Mn、P、S、Cr、Ni等百分比）和力學性能。采購者需核對Ni含量（304要求8%以上，316要求10%以上）和Cr含量（18%以上）。
2. 追溯性管理
檢查產品批號是否與證明文件一致。非正規(guī)小廠往往無法提供完整的批號追溯，這意味著一旦出現(xiàn)質量問題，您將無法追責。
3. 實地考察與資質
對于長期或大批量采購，建議實地考察工廠。查看其是否通過ISO 9001質量管理體系認證，以及是否擁有冷鐓機、搓牙機等核心設備的保養(yǎng)記錄。
總結來說，檢驗與挑選不銹鋼螺絲，絕非簡單的“看亮不亮、掂重不重”。它是一項系統(tǒng)工程，涵蓋了視覺檢查、尺寸測量、材質鑒別、性能測試和文件審核。
作為采購者，您需要記住一個公式：優(yōu)質不銹鋼螺絲 = 正確的材質（如304/316） + 精確的螺紋尺寸 + 達標的機械性能 + 可追溯的文件鏈。
在價格戰(zhàn)中保持清醒，在誘惑前堅守標準，用上面這“五步法”武裝自己。只有這樣，您采購到的每一顆螺絲，才能成為保障產品質量與安全的堅實基石，而非隱藏的定時炸彈。
緊固件發(fā)黑處理工藝除了高溫堿性發(fā)黑和常溫發(fā)黑處理，近些年還多了一種新的緊固件發(fā)黑處理工藝，那就是緊固件余熱發(fā)黑處理?？梢?..
2025-03-26
地址：深圳市寶安區(qū)49區(qū)新安街道海匯路華創(chuàng)達文化科技園產業(yè)園F棟4樓
Copyright ? 2019 深圳市法士威精密零件有限公司 版權所有
產品在線咨詢
法士威公眾號
阿里巴巴
淘寶
當前位置：
返回
