螺栓配合螺母，到底孰強孰弱？

螺紋配合廣泛應用在各類零件的連接。但如果設計不當，生產過程不佳，也會產生如滑牙、斷裂等失效。

各位老鐵可能會有這樣的疑問，螺栓和螺母在配合的過程中，誰會更容易失效呢？

今天，我們通過詳細數據，研究下到底孰強孰弱？設計過程中有哪些的注意事項？

01 受力分析

當螺栓螺母在擰緊的過程中，會將扭矩轉化為軸向力，軸向力最后會由相互嚙合的螺紋（內螺紋和外螺紋）承受。

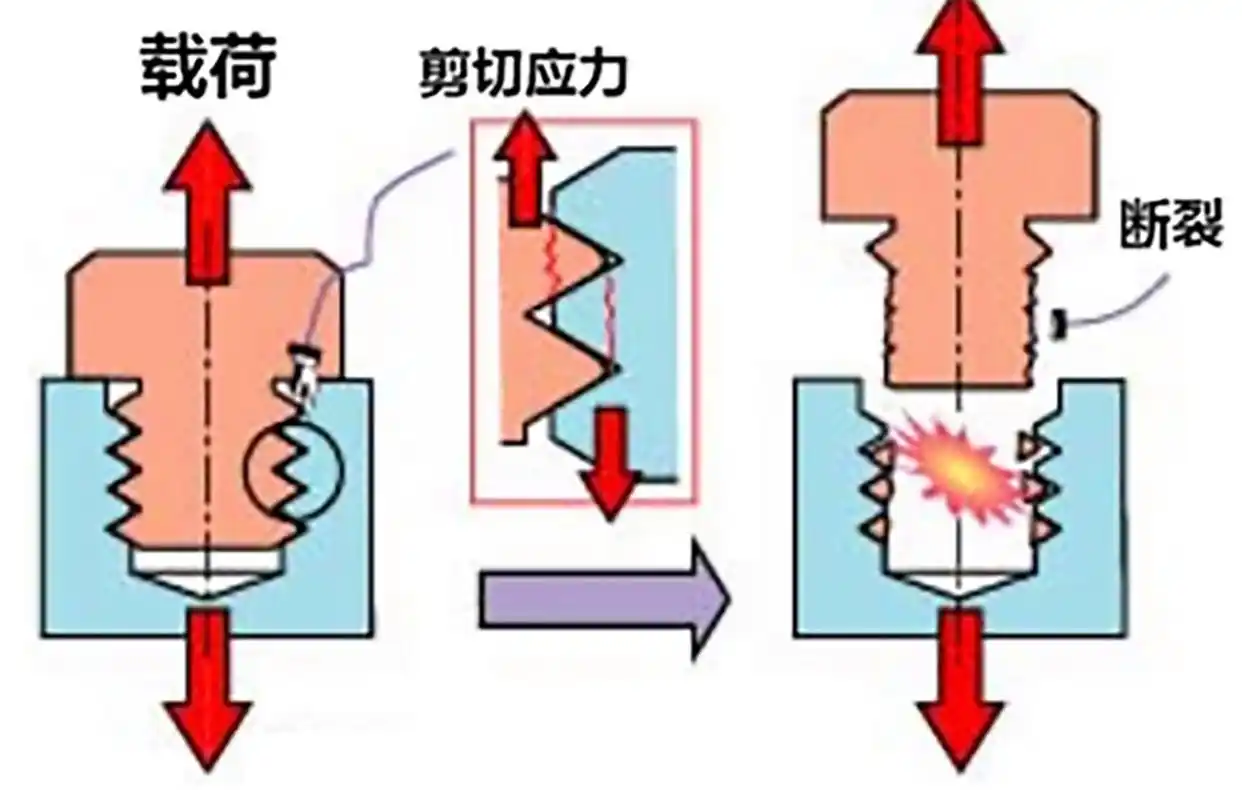

受力狀態如下圖所示，軸力會轉化為內螺紋和外螺紋的剪切應力。

如果螺栓和螺母材料完全相同，因?yàn)槁菟ǖ氖芰γ娣e比較小，在相同作用力的情況下，螺紋更容易滑牙和斷裂。

那么，實際情況是什么樣的呢？

我們需要用數據來支撐。

c97010b3-292e-4fab-9b33-7448414bb5d7

02 螺栓和螺母的力學性能分析

最直接反應材料孰強孰弱的性能參數之一是硬度。

通常，8.8級以上的螺栓和8級以上的螺母屬于高強度緊固件，為了保證零件的硬度，需采用合適的熱處理工藝。

下表為螺母和螺栓的強度數據。

尺寸小于M16的8級的螺母硬度為200-302HV，尺寸小于M16的8.8級的螺栓硬度為250-320HV；
尺寸小于M16的10級的螺母硬度為272-353HV，尺寸小于M16的10.9級的螺栓硬度為320-380HV。

從對比來看，螺母的硬度略低于螺栓的硬度，也即是螺栓的強度更高。

螺母硬度

9f608509-f9b2-45b6-8ada-92fc8afc4a06

螺栓硬度

5a2115aa-d958-45fc-b98b-e6c048b805eb

那么，是不是螺栓硬度和強度較高，在擰緊過程中就更不容易被破壞呢？

我們需要再介紹另一個力學參數-保載力，保載力是反應螺紋抗剪切力的重要參數。

檢測時，將被檢測緊固件加載至指定載荷數值，停頓15s后，看對手件能否自由的從被檢測零件中自由旋出，如果能自由旋出，則證明螺紋強度良好；如果不能自由旋出，則證明螺紋強度較弱。

下表是螺栓和螺母的保載力要求。

M10強度8級的螺母保載力要求數值為50500N，M10強度8.8級的螺栓保載力要求數值為33700N；
M12強度10級的螺母保載力要求數值為88500N，M12強度10.9級的螺栓保載力要求數值為70000N。

從兩組對比數據上看，螺母的保載力是均高于螺栓的保載力，即螺母的抗剪切能力高于螺栓的抗剪切能力。

雖然從材料強度上看，螺栓的強度略高于螺母強度。但在實際擰緊時，因?yàn)槁菽傅谋］d力更高，螺牙承受能力更強，這使得螺栓通常先被破壞。

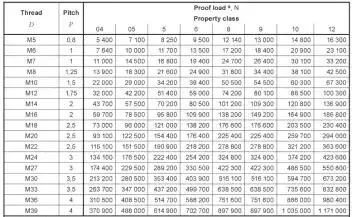

螺母保載力

ede0f0c2-c746-49b3-9702-0d94e5648491

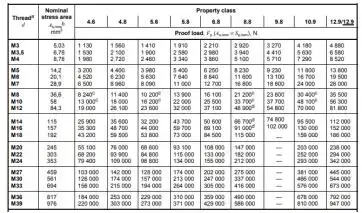

螺栓保載力

ed88f2aa-ee67-4219-90da-5bad69b9cc49

經常也有老鐵會問，粗牙螺紋和細牙螺紋哪個承載能力更強？

螺絲君，還是通過數據來解析。

下表為細牙螺紋的保載力要求，

10.9級M10*1的螺栓保載力要求是53500N，
10.9級M10*1.25的螺栓保載力要求是50800N，
而10.9級M10*1.5粗牙螺紋的保載力為48100N（見上表）。

通過對比來看，螺紋的螺距越小，其承載能力則會越強。

細牙螺栓保載力

768137af-f0c5-46cb-a6b1-bd4f93e247df

03 螺紋設計的注意事項

1、要選用對應等級的螺紋進行配合

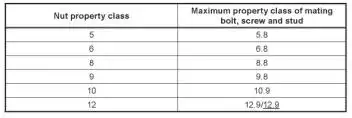

螺栓和螺母配合時，其通常的配合原則如下表所示。

例如，當采用的螺母等級為8級時，螺栓的最高等級只能是8.8級，這樣能保證螺母的載荷承受能力始終大于螺栓。

39dc6a4a-beb9-4582-bab8-36202632e677

2、輕金屬內螺紋連接螺栓時，應選用合適的配合長度并做螺紋孔強度校核

鋁合金的硬度一般在60-80 BHN，其硬度遠低于配合的螺栓。

因此螺紋孔較常見的一種失效模式是螺紋孔滑牙，如下圖所示。

當出現螺紋孔滑牙時，其返工和維修的難度相對較高，因此設計時需遵循一些規則。

如下表所示，鋁、鎂合金零件的配合長度要達到2.0-2.7d，相較于鋼螺母的配合長度0.8-1d，配合長度有了明顯的提升。

配合長度的增加可以有效的防止螺紋孔滑牙，即使過載擰緊的連接副，首先失效的是螺栓，而非內螺紋。

設計的螺紋孔在批量使用前，可采用重復擰緊的方法來驗證螺紋孔強度（具體方法之前文章有詳細介紹）。

實驗過程中，螺紋不允許出現滑牙或脫扣，擰至失效時，要求螺栓斷裂在螺紋處，新螺栓仍可以輕松擰入。

e990aee0-5045-4afc-9873-34c66fe073eb

c05b18a5-c33f-4686-b102-b6e3943a522a

04 如何通過曲線看螺紋失效模式

將螺紋連接副擰至失效時，常見的失效模式有螺栓斷裂和螺紋滑牙，兩者的曲線分別有什么特征呢？

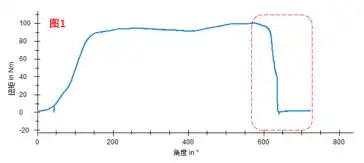

如圖1 紅框中所示，在擰緊的最后階段，扭矩出現突然跌落，并接近零，這類失效模式一般為螺栓斷裂。

如圖2 紅框中所示，在擰緊的最后階段，扭矩相對緩慢的降低，且扭矩跌落過程中，還會伴隨扭矩階段性升高，最終的扭矩一般是高于零，這類失效模式一般為螺紋滑牙。

720709c5-ed9b-4858-94c7-2759dcc244a9

05 總結

1、為了便于維修和返工，螺母的設計保載力會高于螺栓的設計保載力，過載擰緊時，螺栓會首先失效。

2、設計螺栓螺母連接時，應該遵循相應的配合準則，即螺栓的級別小于或等于螺母的級別。對于輕金屬連接的內螺紋孔，螺紋嚙合長度應滿足一定尺寸要求，同時可通過重復擰緊的方法來校核螺紋孔的強度。

3、螺紋連接副擰至失效時，當擰緊扭矩出現突然跌落，其失效模式通常是螺栓斷裂；當扭矩相對緩慢的降低，還伴隨階段性扭矩升高，其失效模式一般為螺紋滑牙。
