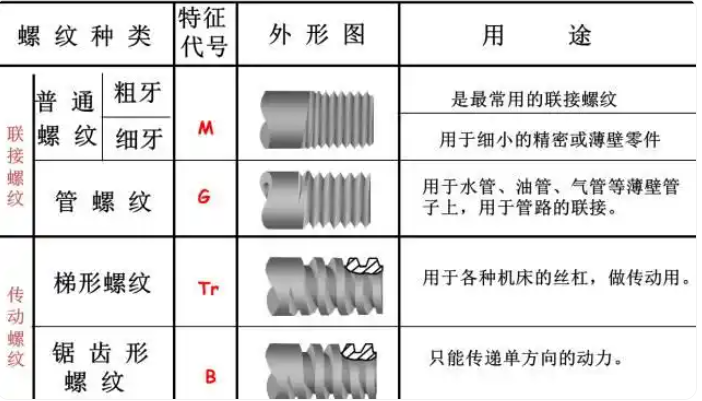

01螺紋的“身份證”——先認種類再談要素

螺紋就像零件界的“身份證”，牙型、旋向、線數、母體形狀四大維度先幫你把“長什么樣”這件事說清楚。

三角形、梯形、矩形、鋸齒形、圓弧——五種牙型各司其職；左旋右旋決定旋轉方向；單線多線決定“幾圈一圈”；圓柱圓錐則告訴你“住在哪種柱體里”。

02五要素決定“身材”——牙型、直徑、線數、螺距、旋向

2.1 【 牙型：剖面里的“牙齒”輪廓 】

V形、梯形、圓弧……不同牙型決定了螺紋的緊固方式與受力特性。

2.2 【 直徑：大徑、中徑、小徑三兄弟 】

公稱直徑=大徑，是“對外報的身份證號”；中徑和小徑則直接決定螺紋副的配合松緊。

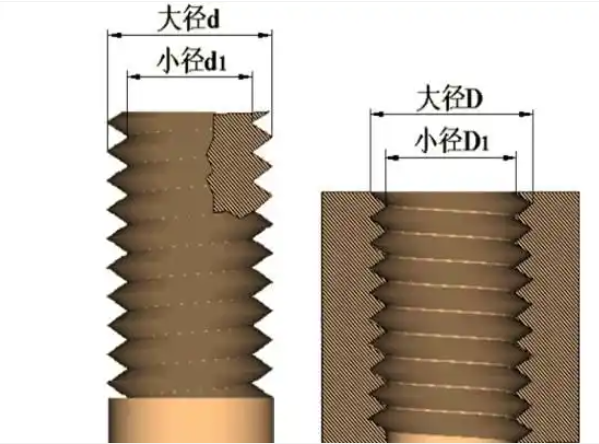

外螺紋（左） 內螺紋（右）

2.3 【 線數：單線還是“雙螺旋” 】

單線省料，多線傳力；線數越多，同一導程下的螺距越短，扭矩需求也更高。

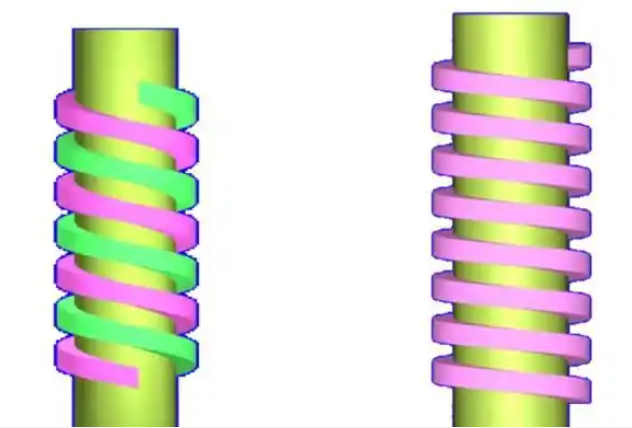

單線螺紋（左） 雙線螺紋（右）

2.4 【 螺距&導程：相鄰兩牙的“軸向距離” 】

單線時導程=螺距；多線時導程=螺距×線數。記住這條公式，現場量具不足也能估算。

2.5 【 旋向：順時針還是逆時針 】

右旋常見，左旋“反人類”，但只要標注LH，機加工就能反向旋轉。

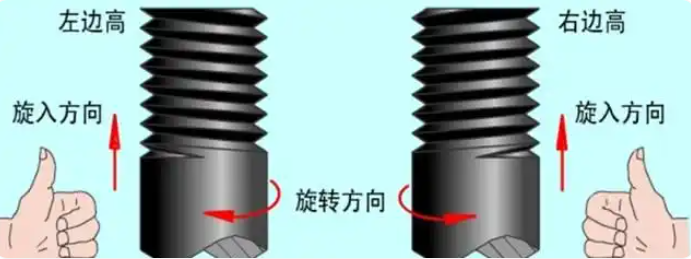

左旋螺紋 右旋螺紋

03把“身份證”寫清楚——螺紋標記全攻略

3.1 【 普通螺紋：從M10到M10×1 】

特征代號M——一眼識別普通螺紋

尺寸代號：公稱直徑×螺距（單線粗牙不寫）；細牙必須注螺距

公差帶：5g6g、6H、7H……頂徑中徑可不同，用“-”連接

旋合長度：S短、N中、L長，特殊長度可寫數值

旋向：右旋不寫，左旋加LH

示例：M10-5g6g-L、M10×1-7H

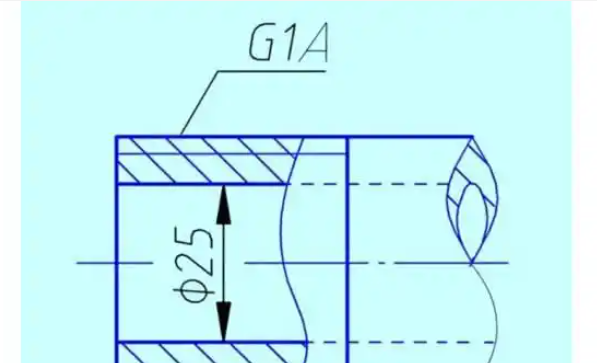

3.2 【 管螺紋：G與R字母背后的秘密 】

G系列（55°非密封）：G3/4指通徑3/4英寸，A/B區分中徑公差等級

Rp/Rc系列（55°密封）：Rp圓柱內螺紋，Rc圓錐內螺紋；LH表示左旋

R1/R2：與圓柱/圓錐外螺紋配合，形成“螺紋副”

記住：管螺紋尺寸代號≠大徑，而是管子通徑。

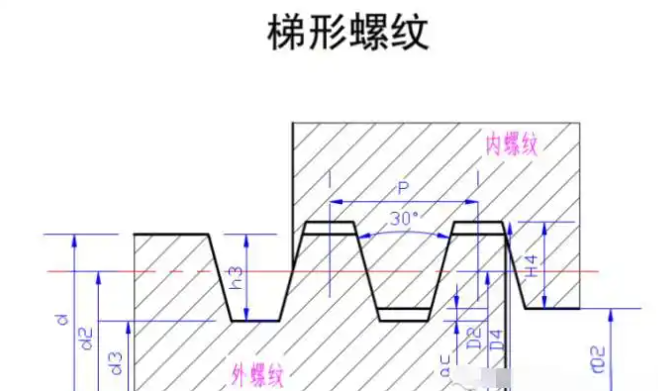

3.3 【 梯形&鋸齒形螺紋：絲杠上的“大力士” 】

常用于傳動，梯形雙面受力，鋸齒形單面受力。標記與普通螺紋類似，但只注中徑公差帶；旋合長度只有N、L兩種，中等長度省略N。

示例：Tr40×7LH－7e、Tr40×7－7H/7c（螺紋副）

04從圖紙到工件——螺紋加工實戰技巧

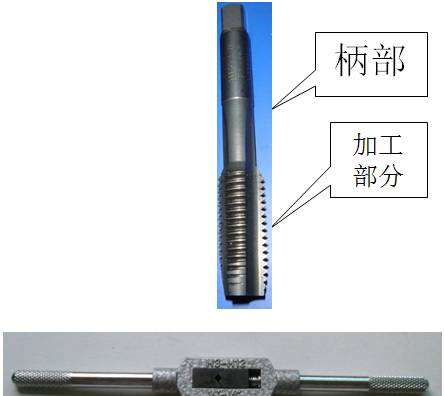

4.1 【 攻螺紋：絲錐如何“咬”出內螺紋 】

1.底孔直徑是關鍵：鋼件用“D-P”，鑄鐵用“D-(1.05~1.1)P”

例：M10鋼件底孔≈8.5 mm；鑄鐵≈8.35~8.42 mm

2.轉速要低、進給要穩，斷屑槽朝前，避免崩刃

3.倒角先車好，絲錐入口更順滑

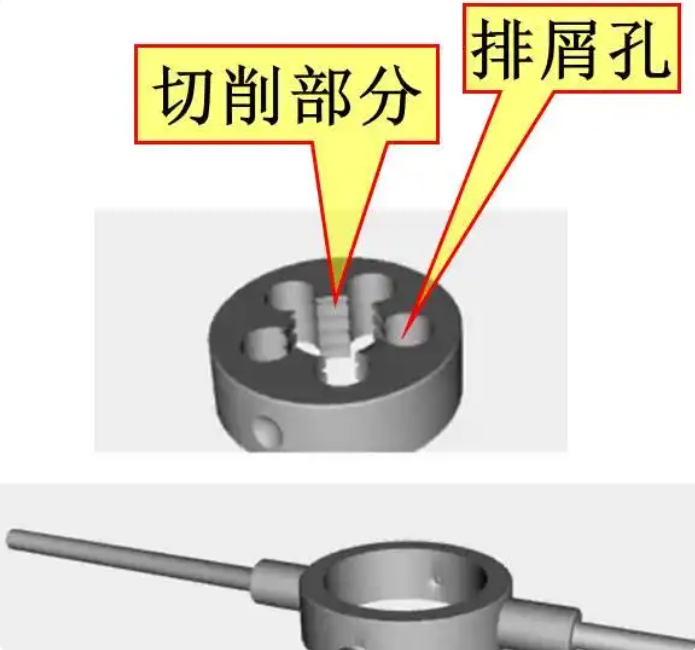

4.2 【 套螺紋：板牙如何“切”出外螺紋 】

1、圓桿直徑=d-0.13P，留0.2~0.3 mm余量方便校準

2、板牙前角對準軸線，輕輕加壓，一次切完再退出

3、及時潤滑，防止鐵屑卡死；切完用銼刀修整端面，保證垂直度
