螺絲的生產(chǎn)是一個多工序協(xié)同、高精度管控的系統(tǒng)工程，其工藝水平直接決定螺絲的尺寸精度、力學(xué)性能、耐腐蝕能力及使用壽命。一枚合格螺絲的誕生，需歷經(jīng)原材料甄選、預(yù)處理、成型、螺紋加工、熱處理、表面處理、質(zhì)量檢測七大核心工序，每一步都有嚴(yán)格的工藝參數(shù)與操作標(biāo)準(zhǔn)。今天，法士威將助力行業(yè)從業(yè)者全面掌握螺絲生產(chǎn)工藝的核心知識。

一、原材料甄選與預(yù)處理

原材料是螺絲性能的“基因”，螺絲生產(chǎn)的原材料以線材為主，主流材質(zhì)包括碳鋼、不銹鋼、合金鋼，需根據(jù)螺絲的用途、強(qiáng)度等級精準(zhǔn)選型。

（一）原材料甄選

原材料的選擇需遵循“性能匹配、成本適配”原則，不同材質(zhì)對應(yīng)不同的生產(chǎn)工藝與應(yīng)用場景：普通民用及輕工業(yè)螺絲優(yōu)先選用低碳鋼線材（如1010、1018），成本低、易加工；戶外及輕度腐蝕場景選用奧氏體不銹鋼線材（如304），海邊、化工等強(qiáng)腐蝕場景選用316不銹鋼線材；高強(qiáng)度螺絲（8.8級及以上）則選用合金鋼線材（如40Cr、35CrMo），需通過合金元素提升強(qiáng)度與韌性。

（二）預(yù)處理工序

預(yù)處理的核心目的是去除線材表面缺陷、降低硬度、提升潤滑性，避免后續(xù)加工中出現(xiàn)模具磨損、工件開裂等問題，主要包括以下三步：

1. 退火處理：針對中高碳鋼、合金鋼線材，需進(jìn)行球化退火（加熱至700-750℃，保溫3-6小時后緩慢冷卻）。低碳鋼線材可根據(jù)需求省略退火工序，直接進(jìn)入后續(xù)處理。

2. 表面清理：通過酸洗磷化、機(jī)械剝殼或噴砂等方式，去除線材表面的氧化皮、鐵銹及油污。其中酸洗磷化是最常用的方式。

3. 拉絲與潤滑：將清理后的線材通過拉絲模具拉拔至目標(biāo)直徑，拉拔完成后，在表面涂覆磷皂化層、二硫化鉬或?qū)Ｓ美溏厺櫥瑒?，防止后續(xù)成型時出現(xiàn)卡?；虮砻胬瓊?。

二、成型工藝

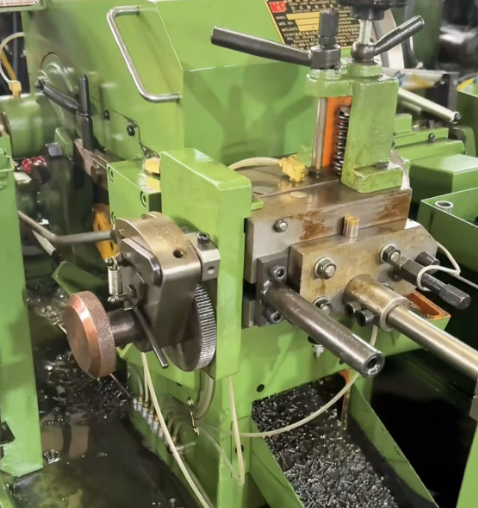

（一）冷鐓成型：高效精密的批量生產(chǎn)方式

冷鐓成型在室溫（20-25℃）下進(jìn)行，是中、小規(guī)格螺絲（M16以下）批量生產(chǎn)的主流工藝，具有材料利用率高、尺寸精度高、生產(chǎn)效率高的優(yōu)勢，材料利用率可達(dá)95%以上，尺寸精度達(dá)IT8~IT10級，且內(nèi)部纖維連續(xù)未切斷，螺紋強(qiáng)度比切削加工提升30%以上。

三、螺紋加工

螺紋是螺絲實現(xiàn)緊固功能的關(guān)鍵結(jié)構(gòu)，其加工精度、表面質(zhì)量直接影響螺絲的配合性與承載能力。

（一）冷加工：滾絲與搓絲

滾絲：通過一對同步旋轉(zhuǎn)的滾絲輪（或滾絲模）對螺絲桿部施加壓力，使材料塑性流動形成螺紋牙型。

搓絲：利用固定搓絲板與運(yùn)動搓絲板的相對運(yùn)動，“搓”壓坯料形成螺紋，設(shè)備換型快，操作簡便，適合短螺紋（如自攻螺絲）的生產(chǎn)。

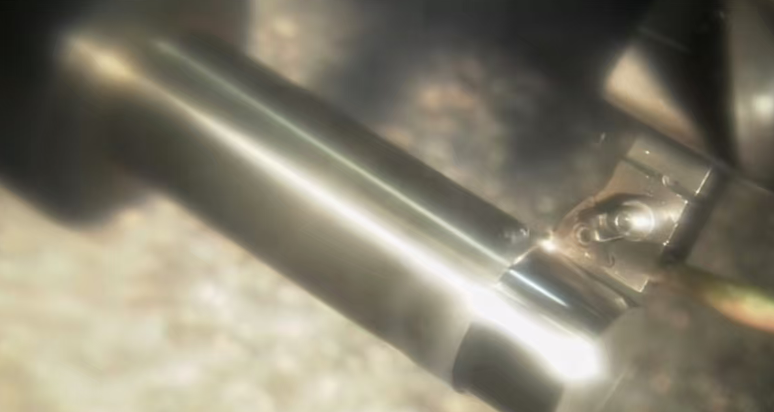

（二）切削加工：車削與銑削

切削加工的關(guān)鍵是控制切削速度、進(jìn)給量與切削液的使用，避免出現(xiàn)螺紋毛刺、牙型不完整等缺陷，同時需保證螺紋螺距、牙型角的精度，確保與配套螺母的適配性。

四、熱處理

熱處理是賦予螺絲核心力學(xué)性能（強(qiáng)度、硬度、韌性）的關(guān)鍵工序，通過控制加熱、保溫、冷卻的溫度與時間，調(diào)整材料內(nèi)部組織，使螺絲達(dá)到預(yù)設(shè)的性能等級，避免出現(xiàn)脆斷、變形等問題。

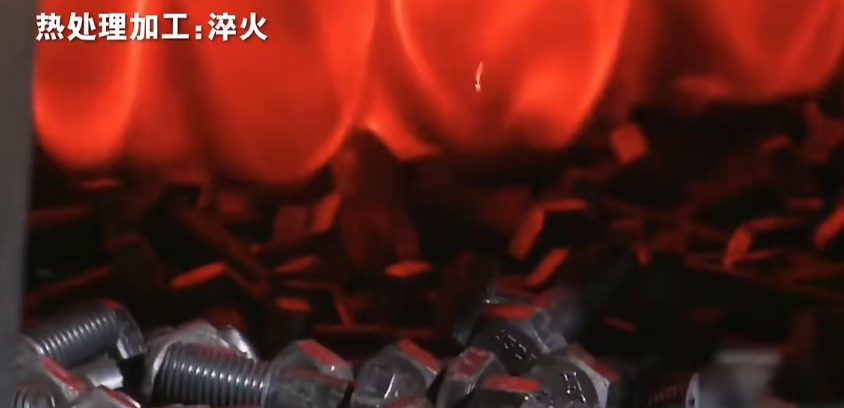

（一）淬火

淬火的核心目的是提升螺絲的硬度與強(qiáng)度，將螺絲加熱至奧氏體化溫度（碳鋼850~900℃，合金鋼900~950℃），保溫一段時間確保合金元素充分溶解后，通過油冷、水冷等方式快速冷卻，獲得馬氏體組織。

（二）回火

淬火后的螺絲硬度高、韌性差，易脆斷，需立即進(jìn)行回火處理，消除內(nèi)部應(yīng)力，調(diào)整硬度與韌性的平衡?；鼗饻囟雀鶕?jù)螺絲強(qiáng)度等級調(diào)整：8.8級螺栓回火溫度約550℃；10.9級、12.9級高強(qiáng)度螺絲回火溫度約420~480℃。

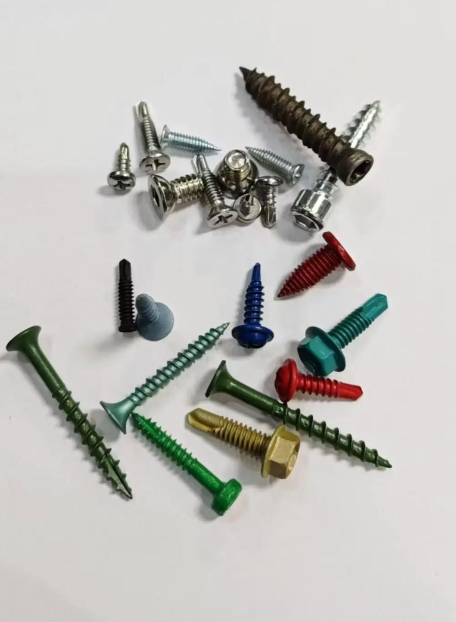

五、表面處理

表面處理的核心作用是提升螺絲的耐腐蝕性能、優(yōu)化摩擦系數(shù)，同時改善外觀質(zhì)量，延長使用壽命，根據(jù)應(yīng)用場景的腐蝕強(qiáng)度，選擇不同的處理工藝，主流工藝分為常規(guī)防腐處理與特種防腐處理兩大類。

（一）常規(guī)防腐處理

      鍍鋅：性價比最高的常規(guī)防腐工藝，分為電鍍鋅與熱鍍鋅。電鍍鋅通過酸性鍍鋅液電解沉積鋅層，成本低，外觀整潔，但耐鹽霧性弱（通常＜100小時），需通過鉻酸鹽鈍化延長壽命，適用于室內(nèi)、輕度潮濕場景。

      鍍鎳/鍍鉻：鍍鎳可提升螺絲的裝飾性與耐腐蝕性，適用于電子設(shè)備、精密儀器螺絲；鍍鉻可增強(qiáng)表面硬度與耐磨性，同時提升防腐性能，適用于對表面硬度有要求的場景（如機(jī)械傳動螺絲）。

六、質(zhì)量檢測與包裝倉儲

質(zhì)量檢測是螺絲生產(chǎn)的最后一道關(guān)卡，需通過多維度檢測確保成品符合標(biāo)準(zhǔn)，避免不合格產(chǎn)品流入市場；包裝與倉儲則是保障成品質(zhì)量的“最后一公里”，防止運(yùn)輸、存儲過程中出現(xiàn)銹蝕、變形等問題。

（一）質(zhì)量檢測

檢測內(nèi)容涵蓋尺寸精度、力學(xué)性能、環(huán)境可靠性三大維度，核心檢測項目包括：

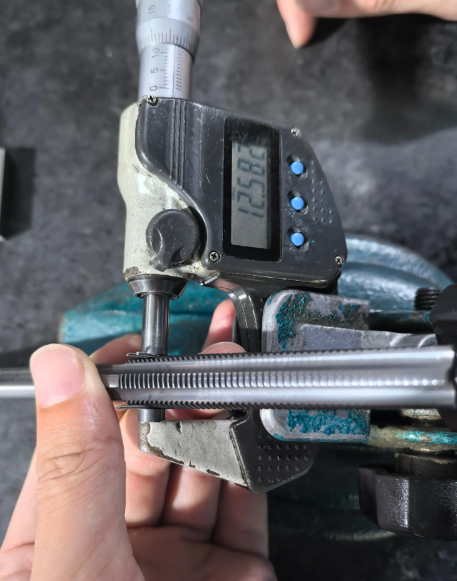

尺寸精度檢測：通過螺紋通止規(guī)快速篩查螺紋牙型、螺距是否合格；利用影像儀、三坐標(biāo)測量儀檢測頭部對邊、桿部直徑、直線度等關(guān)鍵尺寸，精度達(dá)±0.01mm，確保尺寸偏差符合標(biāo)準(zhǔn)要求。

力學(xué)性能檢測：通過萬能試驗機(jī)測試抗拉強(qiáng)度、屈服強(qiáng)度，如8.8級螺栓需滿足抗拉強(qiáng)度≥800MPa、斷后伸長率≥9%；通過扭矩測試檢測螺絲的緊固力矩，避免出現(xiàn)滑牙、斷裂等問題。

（二）包裝與倉儲

成品螺絲需進(jìn)行防銹包裝：內(nèi)包裝采用氣相防銹紙、VCI防銹袋，外包裝使用瓦楞紙箱，防止運(yùn)輸過程中擠壓變形；倉儲環(huán)境需控制濕度≤60%、溫度15~30℃，采用托盤堆放（離地≥10cm），避免底部螺絲長期受潮銹蝕，同時做好防潮、防塵措施，確保成品質(zhì)量穩(wěn)定。

七、工藝發(fā)展趨勢

隨著工業(yè)4.0的推進(jìn)，螺絲生產(chǎn)工藝正朝著智能化、精密化、綠色化方向發(fā)展：智能化方面，多工位冷鐓機(jī)、數(shù)控滾絲機(jī)實現(xiàn)自動化送料、成型、檢測，提升生產(chǎn)效率與產(chǎn)品一致性。
