“鎖死”這對(duì)CP，盛行飯圈，“鎖死”也成了網(wǎng)絡(luò)流行語。

但是，有種“鎖死”卻讓緊固人們很尷尬。

這就是“螺絲擰到擰不下去了，想拆又拆不下來……”

這種情況就是緊固件“鎖死”了，也叫“咬死”，通常出現(xiàn)在不銹鋼、鋁合金、鈦合金等材料緊固件上。其中，法蘭連接件（如泵閥、印染設(shè)備）、鐵路、幕墻一級(jí)高空鎖緊作業(yè)場(chǎng)合和電動(dòng)工具上鎖場(chǎng)合，是不銹鋼緊固件鎖死高發(fā)場(chǎng)合。

文中提到的緊固件鎖死問題解決方法也是針對(duì)不銹鋼緊固件而言的。

這個(gè)問題可以說一直在困擾著不銹鋼緊固件行業(yè)，為了解決這個(gè)問題，緊固人們也是想盡了辦法，從源頭抓起，結(jié)合不銹鋼緊固件的特性，總結(jié)了一系列的預(yù)防方案。

想要解決“鎖死”問題，就要先了解原因，對(duì)癥下藥更有效。

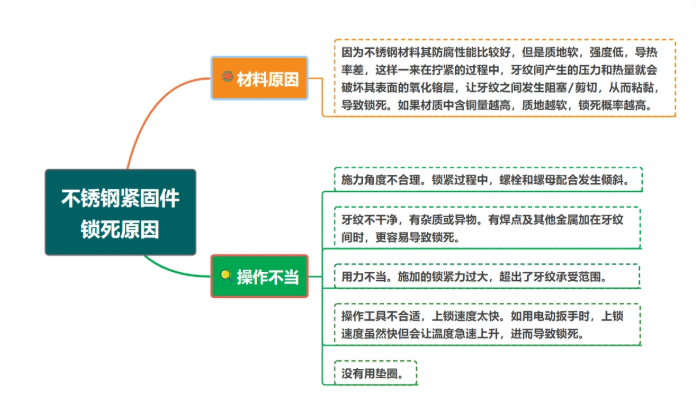

不銹鋼緊固件的鎖死原因需要從材料和操作兩個(gè)方面來分析。

材料層面

因?yàn)椴讳P鋼材料其防腐性能比較好，但是質(zhì)地軟，強(qiáng)度低，導(dǎo)熱率差，這樣一來在擰緊的過程中，牙紋間產(chǎn)生的壓力和熱量就會(huì)破壞其表面的氧化鉻層，讓牙紋之間發(fā)生阻塞/剪切，從而粘黏，導(dǎo)致鎖死。如果材質(zhì)中含銅量越高，質(zhì)地越軟，鎖死概率越高。

操作層面

鎖緊過程中操作不當(dāng)，也會(huì)引發(fā)“鎖死”問題，如：

（1）施力角度不合理。鎖緊過程中，螺栓和螺母配合發(fā)生傾斜；

（2）牙紋不干凈，有雜質(zhì)或異物。有焊點(diǎn)及其他金屬加在牙紋間時(shí)，更容易導(dǎo)致鎖死；

（3）用力不當(dāng)。施加的鎖緊力過大，超出了牙紋承受范圍；

（4）操作工具不合適，上鎖速度太快。如用電動(dòng)扳手時(shí)，上鎖速度雖然快但會(huì)讓溫度急速上升，進(jìn)而導(dǎo)致鎖死；

（5）沒有用墊圈。

不銹鋼緊固件鎖死的原因如上所述。接下來，再說說如何針對(duì)性地解決“鎖死”難題。

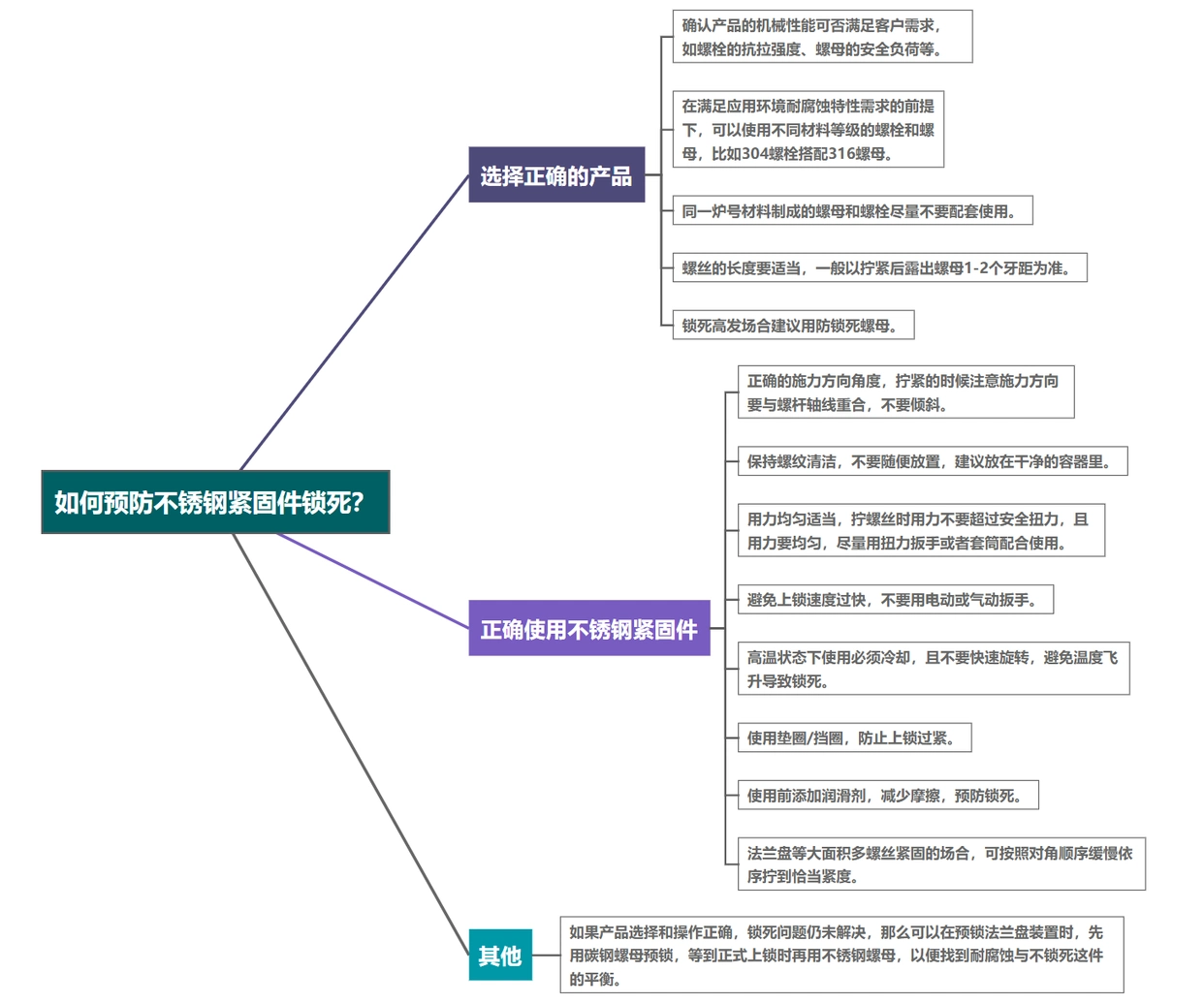

選擇正確的產(chǎn)品，預(yù)防不銹鋼鎖死：

（1）確認(rèn)產(chǎn)品的機(jī)械性能可否滿足客戶需求，如螺栓的抗拉強(qiáng)度、螺母的安全負(fù)荷等；

（2）在滿足應(yīng)用環(huán)境耐腐蝕特性需求的前提下，可以使用不同材料等級(jí)的螺栓和螺母，比如304螺栓搭配316螺母；

（3）同一爐號(hào)材料制成的螺母和螺栓盡量不要配套使用；

（4）螺絲的長(zhǎng)度要適當(dāng)，一般以擰緊后露出螺母1-2個(gè)牙距為準(zhǔn)；

（5）鎖死高發(fā)場(chǎng)合建議用防鎖死螺母。

正確使用不銹鋼緊固件，減少鎖死發(fā)生：

（1） 正確的施力方向角度，擰緊的時(shí)候注意施力方向要與螺桿軸線重合，不要傾斜；

（2）保持螺紋清潔，不要隨便放置，建議放在干凈的容器里；

（3）用力均勻適當(dāng)，擰螺絲時(shí)用力不要超過安全扭力，且用力要均勻，盡量用扭力扳手或者套筒配合使用；

（4）避免上鎖速度過快，不要用電動(dòng)或氣動(dòng)扳手；

（5）高溫狀態(tài)下使用必須冷卻，且不要快速旋轉(zhuǎn)，避免溫度飛升導(dǎo)致鎖死；

（6）使用墊圈/擋圈，防止上鎖過緊；

（7）使用前添加潤滑劑，減少摩擦，預(yù)防鎖死；

（8）法蘭盤等大面積多螺絲緊固的場(chǎng)合，可按照對(duì)角順序緩慢依序擰到恰當(dāng)緊度。

備注：如果產(chǎn)品選擇和操作正確，鎖死問題仍未解決，那么可以在預(yù)鎖法蘭盤裝置時(shí)，先用碳鋼螺母預(yù)鎖，等到正式上鎖時(shí)再用不銹鋼螺母，以便找到耐腐蝕與不鎖死這件的平衡。

關(guān)于不銹鋼緊固件鎖死問題，就說到這了，大家如果有其他方法，可以留言告訴我們。
